Página 43 (47) del DITE-11/0429, emitido el 14.03.2012
P900172
Traducción téc
nic
a
realizada
p
or
Tuberías de acero (C) con aislamiento parcial (D) - discontinuo
Aislamiento
Tubería
aislamiento (t
D
)
[mm]
longitud (L
D
)
[mm]
diámetro (d
C
)
[mm]
espesor de pared (t
C
)
[mm]
Clasificación
20
500
32
4.0 - 14,2
EI 120-C/U
30
500
32 – 114.3
2,6 - 14,2
EI 120-C/U
30
800
32 – 168.3
2,6 - 14,2
EI 120-C/U
30 - 40
1000
168.3
4.0 - 14,2
EI 120-C/U
El campo de aplicación indicado anteriormente para tuberías de acero es también válido para otras
tuberías de metal con menor conductividad térmica que las de acero no aleado con un punto de fusión
mínimo de 1050ºC, por ej.: hierro fundido, acero inoxidable, aleaciones de Ni (aleaciones NiCu, NiCr
y NiMo)
Tuberías de cobre (C) con aislamiento total (D)
Espesor de aislamiento (t
D
)
[mm]
Diámetro de tubería (d
C
)
[mm]
Espesor de pared de tubería
(t
C
) [mm]
Clasificación
20
42
1,5 - 14,2
EI 120-C/U
40
88.9
1,8 - 14,2
EI 120-C/U
El campo de aplicación indicado anteriormente para tuberías de acero es también válido para otras
tuberías de metal con menor conductividad térmica que las de cobre con un punto de fusión mínimo de
1100ºC, por ej.: hierro fundido, acero inoxidable, aleaciones de Ni (aleaciones NiCu, NiCr y NiMo) y
Ni.

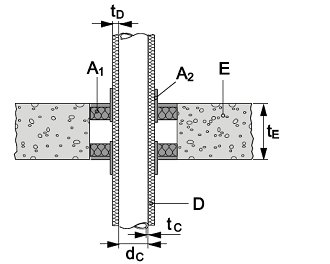

C.5.4.2 Tuberías de metal con aislamiento Armaflex AF y Cinta Intumescente Hilti CFS-B
Detalles constructivos (consultar símbolos y abreviaturas en Anexo A.3):
Consultar las especificaciones de Armaflex AF en Tabla D.4.
Dos capas de Cinta Intumescente Hilti CFS-B (A
2
) envolviendo el aislamiento de la tubería, a cada
lado del sellado. La mitad del espesor (62.5 mm) de la cinta se coloca en el interior del sellado (con la
marca central de la superficie del sellado) y fuera del sellado sujeta con alambre.
Sin protección adicional
Aislamiento total, continuo (CS)
Aislamiento parcial, continuo (LS)
