Página 42 (47) del DITE-11/0429, emitido el 14.03.2012
P900172
Traducción téc
nic
a
realizada
p
or
C.5.3
Conductos pequeños y tubos
Detalles constructivos: ver C.5.2
Clasificación
Protección adicional conforme a 1.1.2.6
AP
2
AP
5
Ø 16 mm, espesor de pared 1 mm, dispuestos linealmente, con o sin cables, con o sin soporte de
cables
Protección adicional conforme a 1.1.2.6
con soporte de
cable (C
3
)
sin soporte de
cable (C
1
, C
2
)
con y sin soporte
de cable
Conductos y tubos de plástico
EI 90-U/C
EI 120-U/C
EI 120-U/C
Conductos y tubos de acero
EI 90-C/U
EI 120-C/U
EI 120-C/U
C.
5.4
Tuberías
de
metal

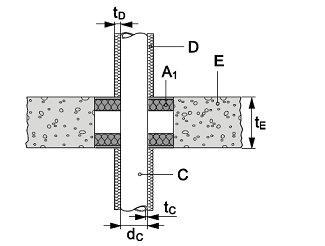

C.5.4.1 Tuberías de metal con aislamiento de lana mineral conforme a la Tabla D.3.
Detalles constructivos (consultar símbolos y abreviaturas en Anexo A.3):
Aislamiento total, discontinuo (CI)
Aislamiento parcial, discontinuo (LI)
Aislamiento parcial, discontinuo (LI)
Aislamiento parcial, continuo (LS)
Tuberías de acero (C) con aislamiento total (D) - discontinuo
Espesor de aislamiento (t
D
)
[mm]
Diámetro de tubería (d
C
)
[mm]
Espesor de pared de tubería
(t
C
)
Clasificación
20
32
4.0 - 14,2
EI 120-C/U
30
34 – 114.3
2,6 - 14,2
EI 120-C/U
