Página 41 (47) del DITE-11/0429, emitido el 14.03.2012
P900172
Traducción téc
nic
a
realizada
p
or
C.
5.2
Cables

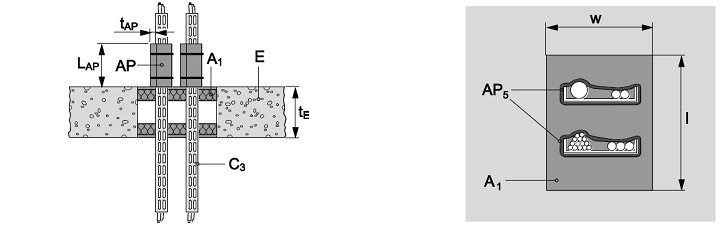

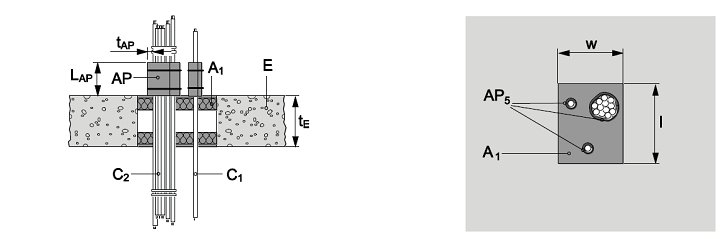

Detalles constructivos (consultar símbolos y abreviaturas en Anexo A.3)
Pueden usarse protecciones adicionales AP
2
y AP
5
conformes a 1.1.2.6. AP
5
se ilustran a continuación.
AP
2
: cables / pequeños conductos pintados con Pintura de Protección Hilti CFS-CT 200 mm a lo largo
de la longitud de los cables / pequeños conductos desde la superficie del sellado, espesor 1 mm.
AP
5
: manta de lana mineral conforme a la Tabla D.2, envuelta alrededor de los cables /soporte de
cables (bandejas, escaleras), revestida por la cara exterior con lámina de Aluminio, fijada con alambre,
anchura (longitud a lo largo de los cables / pequeños conductos) 200 mm, espesor 30 mm.
Clasificación
Protección adicional conforme a 1.1.2.6
AP
2
AP
5
Todos los cables recubiertos usados normalmente en la actualidad en el sector de la construcción en
Europa (ej.: de fuerza, control, señal, telecomunicaciones, datos, cables de fibra óptica, con o sin
soporte de cables, con un diámetro de:
con soporte de
cable (C
3
)
sin soporte de
cable (C
1
, C
2
)
con y sin soporte
de cable
Ø 21 mm máximo
EI 90
EI 120
EI 120
21 Ø 50 mm
EI 60
EI 60
EI 120
50 Ø 80 mm
EI 60
EI 60
EI 120
Cables no recubiertos (cables) usados normalmente en la actualidad en el sector de la construcción en
Europa, con o sin soporte de cables, con un diámetro de:
Ø 24 mm máximo
EI 60
EI 60
-
Haces de cables, diámetro máximo de cada cable 21 mm, con o sin soporte de cables.
Ø 100 mm máximo
EI 90
EI 120
EI 120
