Página 37 (47) del DITE-11/0429, emitido el 14.03.2012
P900172
Traducción téc
nic
a
realizada
p
or
C.4.2
Conductos pequeños y tubos
Detalles constructivos: ver C.1.2
Clasificación
Ø 16 mm, espesor de pared 1 mm, dispuestos linealmente, con o sin cables, con o sin soporte de
cables
Protección adicional conforme a 1.1.2.6
AP
3
AP
4
Conductos y tubos de plástico
EI 120-U/C
EI 120-U/C
Conductos y tubos de acero
EI 120-C/U
EI 120-C/U
C.4.3 Tuberías de metal con aislamiento Armaflex AF y Cinta Intumescente Hilti CFS-B
Detalles constructivos (consultar símbolos y abreviaturas en Anexo A.3):
Consultar las especificaciones de Armaflex AF en Tabla D.4.
Dos capas de Cinta Intumescente Hilti CFS-B (A
2
) envolviendo el aislamiento de la tubería, a cada
lado del sellado. La mitad del espesor (62.5 mm) de la cinta se coloca en el interior del sellado (con la
marca central de la superficie del sellado) y fuera del sellado sujeta con alambre.
Sin protección adicional

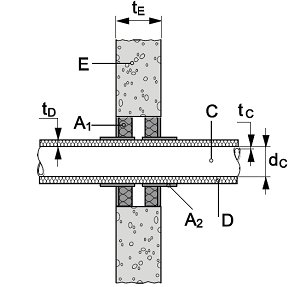

Aislamiento total, continuo (CS)

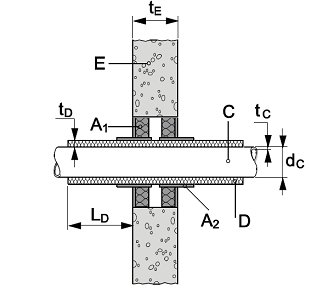

Aislamiento parcial, continuo (LS)
Tuberías de acero (C) con aislamiento total (D) - continuo
Espesor de aislamiento (t
D
)
[mm]
Diámetro de tubería (d
C
)
[mm]
Espesor de pared de tubería (t
C
)
[mm]
Clasificación
21.5 - 39
60.3
3.65 - 14,2
EI 90-C/U
21.5 - 39
60.3 – 114.3
3.6 - 14,2
EI 60-C/U
39
60.3
3.65 - 14,2
EI 120-C/U
43
114.3
3.6 - 14,2
EI 90-C/U
