Página 39 (47) del DITE-11/0429, emitido el 14.03.2012
P900172
Traducción téc
nic
a
realizada
p
or
C.5
Muros rígidos de acuerdo a 1.2.1 e), mínimo espesor 150 mm
Sellados de penetraciones:
Dos Paneles de Lana Mineral Hilti CFS-CT B 1S (prepintados a una cara)
18
de 50 mm, (A
1
) o paneles de
lana mineral conformes a la Tabla D.1 pintados con Pintura de Protección Hilti CFS-CT (A
1
), espesor de
pintura seca 0,7 mm en cara exterior
19
, todos los bordes cortados de los paneles sellados con Sellador
Acrílico Hilti CFS-S ACR, huecos residuales alrededor de cables /soportes de cables (bandejas, escaleras
etc.) y otros servicios rellenos con Sellador Acrílico Hilti CFS-S ACR.
Los paneles tienen que situarse a ras de la superficie del elemento constructivo en cada cara del muro.
Máxima distancia de soporte de 1º servicio: 100 mm.
Máximo tamaño de sellado: ver figura más abajo.

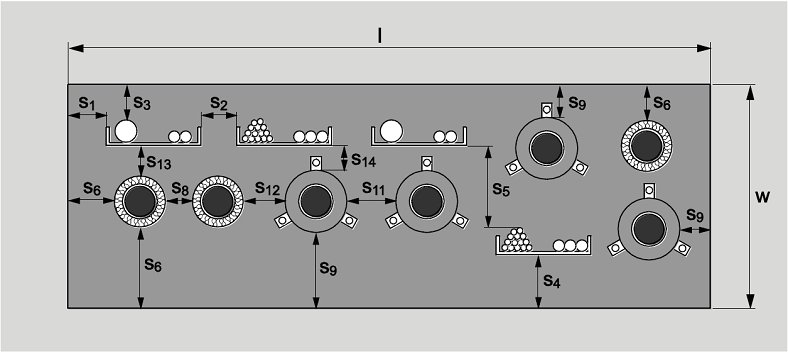

Distancias mínimas en mm (ver figura en C.1):
s
1
= 0
(distancia entre cables/soportes de cables y borde de sellado
s
2
= 0
(distancia entre soportes de cables)
s
3
= 0
(distancia entre cables y borde superior del de sellado)
s
4
= 0
(distancia entre soportes de cables y borde inferior de sellado)
s
6
= 45
(distancia entre tuberías de metal y borde de sellado)
s
8
= 20
(distancia entre tuberías de metal)
s
9
=
57 (distancia entre tuberías de plástico / dispositivos de cierre de tuberías y borde del sellado)
s
11
=0 (distancia entre tuberías de plástico / dispositivos de cierre de tuberías)
s
12
=50
(distancia entre tuberías de metal y de plástico/dispositivos de cierre de tuberías)
s
13
=45
(distancia entre soportes de cables/soportes de cables y tuberías de metal)
s
14
=32
(distancia entre soportes de cables/soportes de cables y tuberías de plástico/dispositivos de cierre
de tuberías)
18
Pueden usarse Paneles de Lana Mineral Hilti CFS-CT B 2S (prepintados a ambas caras)
19
El panel puede también estar pintado por ambas caras.
