C.1.3.2 Tuberías de metal con aislamiento Armaflex AF y Cinta Intumescente Hilti CFS-
B

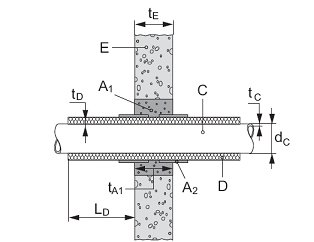

Detalles constructivos (consultar símbolos y abreviaturas en Anexo A.3):
Consultar las especificaciones de Armaflex AF en Anexo D tabla D.3.
Dos capas de Cinta Intumescente Hilti CFS-B (A
2
) envolviendo el aislamiento de la tubería, a
cada lado del sellado. La mitad del espesor (62.5 mm) de la cinta se coloca en el interior del
sellado (con la marca central de la superficie del sellado) y fuera del sellado sujeta con
alambre.
Aislamiento total, continuo (CS)
Aislamiento parcial, continuo (LS)
Tuberías de acero (C) con aislamiento total (D) - continuo
Espesor de aislamiento
(t
D
)
Diámetro de tubería
(d
C
)
Espesor de pared de tubería
(t
C
)
Clasificación
19
26,7 – 76,0
2,2 / 2,9
9
- 14,2
10
EI
120-C/U
19 - 41
76,0
2,9 - 14,2
10
EI
120-C/U
41
76,0 – 168,3
2,9 / 3,6
11
- 14,2
10
EI
120-C/U
Tuberías de acero (C) con aislamiento local (D) - continuo
Aislamiento
Tubería
aislamiento (t
D
)
[mm]
longitud (L
D
)
[mm]
diámetro (d
C
)
[mm]
espesor de pared (t
C
)
[mm]
Clasificación
19
500
26,7 – 76,0
2,2 / 2,9
9
– 14,2
10
EI 120-C/U
19 - 41
500
76,0
2,9 – 14,2
10
EI 120-C/U
41
500
76,0 – 168,3
2,9 / 3,6
11
– 14,2
10
EI 60-C/U
El campo de aplicación indicado anteriormente para tuberías de acero es también válido
para otras tuberías de metal con menor conductividad térmica que las de acero puro con un
punto de fusión mínimo de 1050ºC, por ej.: hierro fundido, acero inoxidable, aleaciones de Ni
(aleaciones NiCu, NiCr y NiMo)
Tuberías de cobre (C) con aislamiento total (D) - continuo
Espesor de aislamiento
(t
D
)
[mm]
Diámetro de tubería
(d
C
)
[mm]
Espesor de pared de tubería
(t
C
)
[mm]
Clasificación
19
28 – 54
1,0 / 1,5
12
– 14,2
10
EI 120-C/U
19 - 41
54
1,5 - 14,2
10
EI 120-C/U
41
54 - 89
1,5 / 2,0
13
- 14,2
10
EI 120-C/U
