Penetración de servicios (simple, múltiple, mixta)
C.
1.1
Cables

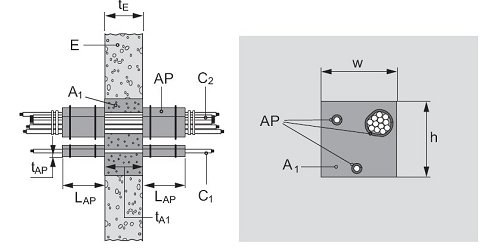

Detalles constructivos (consultar símbolos y abreviaturas en Anexo A.3)
Es posible usar protección adicional AP conforme a 1.1.2 tal y como se ilustra más adelante
Cables en bandejas sin
protección adicional
Cables en bandejas con protección adicional AP
Cables únicos / cables
agrupados sin protección
adicional
Cables únicos / cables agrupados con protección adicional
Clasificación
Protección adicional conforme a 1.1.2
sin
con
Todos los cables recubiertos usados normalmente en la actualidad en el sector de la
construcción en Europa (ej.: de fuerza, control, señal, telecomunicaciones, datos, cables de
fibra óptica, con o sin soporte de cables, con un diámetro de:
Ø 21 mm máximo
EI 120
EI 120
21 Ø 50 mm
EI 90
EI 120
50 Ø 80 mm
EI 90
EI 120
Cables no recubiertos (cables) usados normalmente en la actualidad en el sector de la
construcción en Europa, con o sin soporte de cables, con un diámetro de:
Ø 17 mm máximo
EI 30
EI 120
Ø 24 mm máximo
EI 30
EI 120
Haces de cables
8
, diámetro máximo de cada cable 21 mm, con o sin soporte de cales.
El espacio entre los cables en los haces de cables atados no necesita ser sellado.
Ø 100 mm máximo
EI 120
EI 120
8
Varios cables en la misma dirección, juntos y unidos entre si por medios mecánicos.
