Página 16 del Documento de Idoneidad Técnica Europeo DITE-12/0101,
válido desde 30.04.2012 hasta 29.04.2017
OIB-280-006/11-015
Traducción téc
nic
a
realizada
p
or
Miembro de EOTA
Logo de la entidad
emisora
C.1.2
Conductos pequeños y tubos
Detalles constructivos: ver C.1.1
Cuando un conducto es instalado con aperturas en los extremos en ambas caras del muro (caso
U/U), ambos extremos del conducto han de ser cerrados con sellante acrílico como, por ejemplo,
Sellador Acrílico Hilti CFS-S ACR.
Clasificación
Ø 16 mm, dispuestos linealmente, con o sin cables, con o sin soporte de cables
Conductos de plástico y tubos
EI 180-U/C
Conductos de acero
EI 180-C/U
C.1.3
Tuberías de metal
C.1.3.1 Tuberías de metal con aislamiento de lana mineral conforme a la tabla C.2
Tuberías dispuestas linealmente Detalles constructivos (consultar símbolos y abreviaturas en Anexo
A.3):

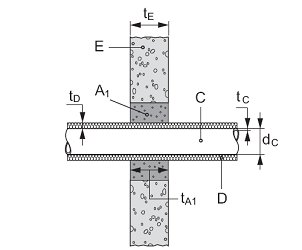

Aislamiento total, continuo (CS)

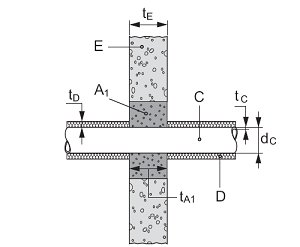

Aislamiento parcial, continuo (LS)
Aislamiento total, discontinuo (CI)
Aislamiento parcial, discontinuo (LI)
Tuberías de acero (C) con aislamiento total (D) - continuo
Espesor de aislamiento (t
D
)
[mm]
Diámetro de tubería (d
C
)
[mm]
Espesor de pared de tubería (t
C
)
[mm]
Clasificación
20
26,7 – 76,0
2,2 / 2,9
9
- 14,2
10
EI
120-C/U
40
76,0 – 168,3
2,9 / 3,6
11
- 14,2
10
EI
120-C/U
9
Interpolación del mínimo espesor de pared de tubería entre 2,2 mm para diámetro 26,7 mm y 2,9 mm para diámetro 76 mm
para diámetros de tubería intermedios.
10
14,2 mm es el máximo valor contemplado en la EN 1366-3. Este valor puede verse limitado en la práctica por las
dimensiones de las tuberías disponibles.
11
Interpolación del mínimo espesor de pared de tubería entre 2,9 mm para diámetro 76 mm y 3,6 mm para diámetro 168,3 mm
para diámetros de tubería intermedios.
