ANEXO C
CLASIFICACIÓN DE LA RESISTENCIA AL FUEGO DE SELLADOS DE PENETRACIONES HECHOS
DEL MORTERO DE PROTECCIÓN HILTI CFS-M RG
C.1
Muros rígidos tipo A de acuerdo al 1.2.1 (densidad 550 kg/m
3
), mínimo
espesor 150 mm
Sellados de penetraciones:
Mortero de Protección Hilti CFS-M RG (A
1
), espesor (t
A1
) 150 mm (profundidad del hueco t
E
relleno completamente).
Distancia de soporte de 1º servicio: 260 mm sujeto a la desviación de los valores dados en
las tablas facilitadas más adelante.
Máximo tamaño de sellado: w x h = 1200 x 2000 mm

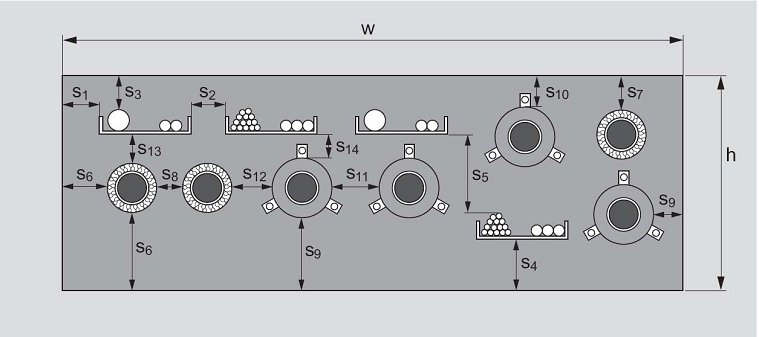

Distancias mínimas en mm (ver figura facilitada más adelante):
s
1
= 0
(distancia entre cables/soportes de cables y borde de sellado)
s
2
= 0
(distancia entre soportes de cables)
s
3
= 0
(distancia entre cables y borde superior del de sellado)
s
4
= 0
(distancia entre soportes de cables y borde inferior de sellado)
s
6
= 0
(distancia entre tuberías de metal y borde de sellado)
s
8
=
0 (distancia entre tuberías de metal) en caso de aislamiento de lana mineral y
disposición lineal; en caso de encontrase agrupadas s
8
= 100 mm.
s
8
=
10
(distancia entre tuberías de metal) en caso de aislamiento Armaflex y disposición
lineal; en caso de encontrase agrupadas s
8
= 100 mm
s
9
=
117 (distancia entre tuberías de plástico / dispositivos de cierre de tuberías y borde del
sellado)
s
11
=0 (distancia entre tuberías de plástico / dispositivos de cierre de tuberías) en caso de
Abrazadera Intumescente Hilti CFS-C P y disposición lineal; en caso de encontrarse
agrupadas s
11
= 100 mm.
s
11
=50 (distancia entre tuberías de plástico / dispositivos de cierre de tuberías) en caso de
Abrazadera Intumescente Hilti CFS-C y disposición lineal; en caso de encontrarse
agrupadas s
11
= 100 mm.
s
12
=0
(distancia entre tuberías de metal y de plástico/dispositivos de cierre de tuberías)
s
13
=0
(distancia entre soportes de cables/soportes de cables y tuberías de metal)
s
14
=0
(distancia
entre
soportes
de
cables/soportes
de
cables
y
tuberías
de
plástico/dispositivos de cierre de tuberías)
