Tuberías de PVC-U conformes a la EN ISO 1452-2, ISO 15493 y DIN 8061/8062
Diámetro de tubería
d
C
(mm)
Espesor de pared de tubería
t
C
(mm)
Tamaño de
abrazadera (A
1
)
Nº de
ganchos
Clasificación
90
4.5
CFS-C 90/3”
3
EI 120-U/C
Los resultados son también válidos para tuberías de PVC-U conformes a la EN 1329-1
10
y EN 1453-
1
10
.
Tuberías de PE conformes a la ISO 15494 y DIN 8074/8075
Diámetro de tubería
d
C
(mm)
Espesor de pared de tubería
t
C
(mm)
Tamaño de
abrazadera (A
1
)
Nº de
ganchos
Clasificación
90
2,2 – 8,2
CFS-C 90/3”
3
EI 120-U/C
C.1.6
Tuberías de material compuesto Geberit Mepla (PE-Xb/Al/PE-HD) con aislamiento
Armaflex AF y Cinta Intumescente CFS-B

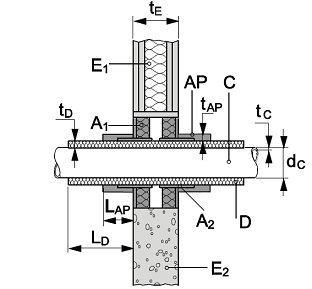

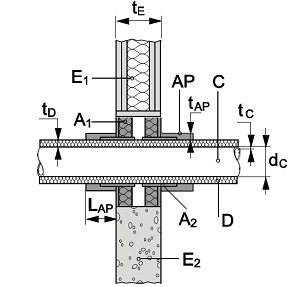

Detalles constructivos (consultar símbolos y abreviaturas en Anexo A.3)
Tuberías: tuberías de material compuesto “Geberit Mepla” de Geberit Vertriebs AG, una compañía del
Grupo Geberit.
Aislamiento: ver especificaciones de Armaflex AF en Tabla D.4.
Dos capas de Cinta Intumescente Hilti CFS-B (A
2
) envolviendo el aislamiento de la tubería, a cada lado
del sellado. La mitad del espesor (62.5 mm) de la cinta se coloca en el interior del sellado (con la marca
central de la superficie del sellado) y fuera del sellado sujeta con alambre.
Se instala protección adicional AP6 o AP7 conforme a 1.1.2.7 sobre la cinta / aislamiento de la tubería:
AP
6
: aislamiento de tubería Armaflex AF19 envuelto alrededor de la cinta / aislamiento de la tubería a
cada lado del sellado, sujeto con alambre, longitud (L
AP
) = 300 mm a cada lado, espesor (t
AP
) = 19 mm.
AP
7
: manta de lana mineral conforme a la Tabla D.2, envuelta alrededor de la cinta / aislamiento de la
tubería, fijada con alambre, longitud (L
AP
) = 300 mm, espesor (t
AP
) = 20 mm.
Aislamiento total, continuo (CS)
Aislamiento parcial, continuo (LS)
10
En Alemania las tuberías, han de ser conformes adicionalmente a la norma DIN 19531-10.
