Página 26 (47) del DITE-11/0429, emitido el 14.03.2012
P900172
Traducción téc
nic
a
realizada
p
or
C.
1.4
Tuberías
de
metal
C.1.4.1 Tuberías de metal con aislamiento de lana mineral conforme a la Tabla D.3.
Detalles constructivos (consultar símbolos y abreviaturas en Anexo A.3):

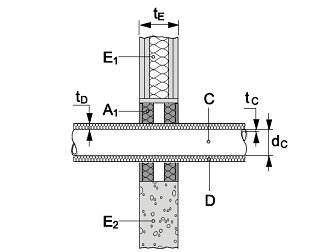

Aislamiento total, discontinuo (CI)
Aislamiento total, continuo (CS)

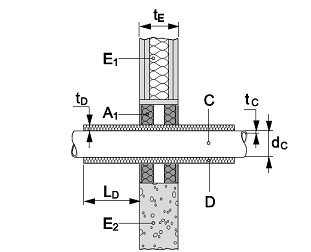

Aislamiento parcial, discontinuo (LI)
Aislamiento parcial, continuo (LS)
Tuberías de acero (C) con aislamiento total (D) - discontinuo
Espesor de aislamiento (t
D
)
[mm]
Diámetro de tubería (d
C
)
[mm]
Espesor de pared de tubería
(t
C
)
Clasificación
20
34
4.0 - 14,2
EI 120-C/U
40
34 – 114.3
3,6 - 14,2
EI 120-C/U
El campo de aplicación indicado anteriormente para tuberías de acero es también válido para otras
tuberías de metal con menor conductividad térmica que las de acero no aleado con un punto de fusión
mínimo de 1050ºC, por ej.: hierro fundido, acero inoxidable, aleaciones de Ni (aleaciones NiCu, NiCr y
NiMo)
Tuberías de acero (C) con aislamiento parcial (D) - discontinuo
Aislamiento
Tubería
aislamiento (t
D
)
[mm]
longitud (L
D
)
[mm]
diámetro (d
C
)
[mm]
espesor de pared (t
C
)
[mm]
Clasificación
20
500
34
4.0 - 14,2
EI 120-C/U
30
500
34 – 114.3
3,6 - 14,2
EI 120-C/U
Tuberías de cobre (C) con aislamiento total (D) - discontinuo
Espesor de aislamiento (t
D
)
[mm]
Diámetro de tubería (d
C
)
[mm]
Espesor de pared de tubería
(t
C
) [mm]
Clasificación
20
42
1,5 - 14,2
EI 120-C/U
