Página 25 del Documento de Idoneidad Técnica Europeo DITE-12/0101,
válido desde 30.04.2012 hasta 29.04.2017
OIB-280-006/11-015
Traducción téc
nic
a
realizada
p
or
Miembro de EOTA
Logo de la entidad
emisora

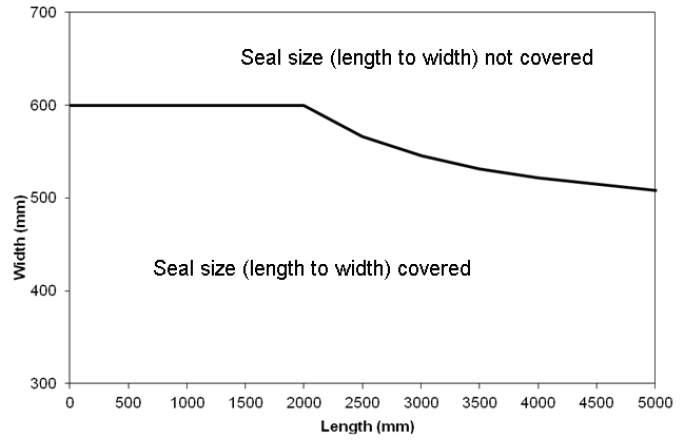

Tamaños de sellado cubiertos en aplicaciones en forjados tipo A (longitud x anchura)
Penetración de servicios (simple, múltiple, mixto)
C.3.1 Cables
Detalles constructivos (consultar símbolos y abreviaturas en Anexo A.3):
Protección adicional AP acordes a 1.1.2 como se ilustra más adelante dependiendo de la
clasificación requerida.
Sellado tipo 1
Cables en bandejas sin protección adicional
Cablés únicos / cables agrupados sin
protección adicional
Cables en bandejas con protección adicional AP
Cablés únicos / cables agrupados con
protección adicional AP
Tamaños de sellado (longitud/anchura) no cubiertos
Anch
ura (mm)
Longitud (mm)
Tamaños de sellado (longitud/anchura) cubiertos
