Documento de Idoneidad Técnica Europeo DITE-08/0213
Página 6 de 21
Traducción téc
nic
a
realizada
p
or
La clasificación de resistencia al fuego se ha obtenido conforme al apartado 7.5.8 de la EN 13501-
2:2007. Los sellados de penetraciones mediante Almohadillas Intumescentes CFS-CU con materiales
adicionales y servicios se clasifican para distintos parámetros de uso y clases tal y como se muestra
en el Anexo C. Las clasificaciones son válidas para servicios que atraviesan aberturas de dimensiones
máximas de anchura × altura = 1200mm × 1500mm, en muros flexibles y muros rígidos con un
espesor mínimo de t
E
= 100mm y forjados de hormigón de hasta 700 mm (la longitud puede ser
ilimitada siempre que la relación entre la longitud mínima y la superficie del sellado sea de 4.86:1
m/m
2
) con un espesor mínimo de 150 mm.
Las clasificaciones no son válidas para construcciones a base de paneles sándwich.
En estructuras de muro flexible debe instalarse un marco de placa de yeso en el interior de la abertura.
El marco debe estar constituido por placas de yeso de 12,5 mm de espesor ubicadas a cada lado de la
abertura y fijadas con un mínimo de 2 tornillos de metal por cada lado.
E
Muro
flexible
E
1
Marco en la abertura
t
E
Espesor del elemento constructivo
t
E1
Longitud de sujeción de placa
w
Anchura del sellado
h
Altura del sellado

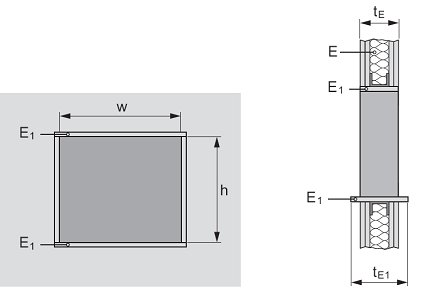

Fig.
1 Formación de la apertura
2.3 Permeabilidad al aire
Prestación no determinada.
2.4 Permeabilidad al agua
Prestación no determinada.
