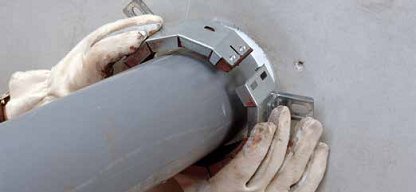

Abrazadera intumescente
CFS-C P
Aplicaciones
Sellado de tuberías combustibles de 50 mm a 250 mm de
diámetro para pasos por muros y forjados.
Materiales de tubería: PE, PE-HD, PVC, PVC-U, PP
, PE-X, ABS.
Idóneo para aberturas practicadas en hormigón, hormigón
aireado, mampostería y paneles de tabique seco.
Se pueden utilizar diferentes materiales de relleno y sellado de la
discontinuidad anular entre tubería y muro/forjado.
Datos técnicos
CFS-C P
Espesor mínimo del muro
100mm
Espesor mínimo del forjado
150mm
T
emperaturas de
almacenamiento y transporte
- rango
-5°C - 50°C
Cierre de la abertura con
sellado de la discontinuidad
anular
Y
eso, mortero cementoso,
Sellador Acrílico
Hilti CFS-S ACR
T
emperatura de activación
180°C
Índice de expansión
1:15, Carga = 5 g/cm³
Cortafuegos para tuberías de plástico con la Homologación Técnica Europea.
V
entajas
Cierre rápido y fácil sin necesidad de herramientas.
Reducidas dimensiones para montaje con limitaciones de
espacio.
Se pueden utilizar bandas de aislamiento acústico con base
de PE.
Diámetro nominal
de la tubería
Número de
Rango Ø
tubería [mm]
Ø ext.
abrazadera [mm]
Alto [mm]
Referencia
U.M.V
Código
50 mm
2
32-51
66.7
22.4
Abrazadera intumescente CFS-C P 50/1.5”
1 ud.
00435406
63 mm
2
52-64
81.7
32.4
Abrazadera intumescente CFS-C P 63/2”
1 ud.
00435407
75 mm
3
66-78
101.7
32.4
Abrazadera intumescente CFS-C P 75/2.5”
1 ud.
00435408
90 mm
3
79-91
116.7
42.4
Abrazadera intumescente CFS-C P 90/3”
1 ud.
00435409
110 mm
4
92-115
145.7
47.4
Abrazadera intumescente CFS-C P 110/4”
1 ud.
00435410
125 mm
4
116-125
166.1
47.8
Abrazadera intumescente CFS-C P 125/5”
1 ud.
00435411
160 mm
6
126-170
235.5
48.2
Abrazadera intumescente CFS-C P 160/6”
1 ud.
00435412
200 mm
8
200
257
177.5
Abrazadera intumescente CFS-C P 200/8”
1 ud.
00435414
250 mm
12
250
319
235.5
Abrazadera intumescente CFS-C P 250/10”
1 ud.
00435416
La Homologación Técnica Europea (DITE) se puede obtener a través
de su contacto local en Hilti o en la web
www.hilti.es
DITE 10/0403
